Надёжное, качественное и герметичное соединение кабелей в муфте может быть достигнуто разными способами. Если рассматривать конструкцию внешней защиты, то наибо́льшую прочность имеют кабели, которые закрываются броневой лентой. Их концы соединяются с помощью специальных муфт, которые обозначаются индексом «Б». Простая оболочка силовых кабелей выполняется без такой внешней защиты.

Броня должна иметь один потенциал по отношению к земле и внутренним жилам. Для этого все концы заземления кабелей специальным образом подключают к металлическим частям муфт через соответствующие выводы.

Чтобы соединить высоковольтные кабели, поддерживающие напряжение 6-10 кВ, применяют муфты двух видов:

• Из эпоксидных материалов. Такие изделия считаются наиболее устойчивыми к негативному воздействию агрессивных сред. Дополнительно они могут быть стопорными элементами для изоляции кабелей с пропиткой из бумаги. Чтобы установить эти муфты, корпус для монтажа электросоединений выполняют из двух половин. Такие муфты могут дополнительно комплектоваться ёмкостью, в которую помещена компаундная смола и наполнитель, ампулой с отвердителем и вспомогательными материалами. Муфты из эпоксидных материалов дополнительно обматывают листом асбеста и металлическим кожухом с толщиной стенок минимум 5 мм для защиты от возможной механической нагрузки.

• Из свинца. Эти изделия позволяют соединять кабели с алюминиевой или свинцовой оболочкой. Обычно они имеют форму труб 60-110 мм в диаметре длиной 450-650 мм. При обычном соединении металлических жил участки без изоляции следует обработать, используя горячую кабельную массу МП-1Ю, чтобы удалить влагу. Затем заводскую изоляцию восстанавливают, намотав кабельную бумагу с маслом. Для защиты свинцовых муфт также используют металлические кожухи.

Особенности стопорных муфт

Этот вид муфт является подвидом соединительных изделий для кабелей. Их используют, чтобы предотвратить стекание пропиточных масс для изоляции из бумаги по стальным жилам в случае превышения перепада высоты. Для создания стопоров используются точеные медные или алюминиевые стержни, для изоляции которых делают несколько слоёв обмотки бакелизированной бумагой. Группу из трёх стопоров монтируют в стеклотекстолитовые или гетинаксовые перегородки с латунными обоймами и размещают в середине корпуса муфт.

Установка муфт с изоляцией термоусаживаемыми трубками

Благодаря монтажу изоляции в виде термоусаживаемого материала из вулканизируемого полимера существенно упрощает соединение кабельных жил, в два раза ускоряя выполнение работ.

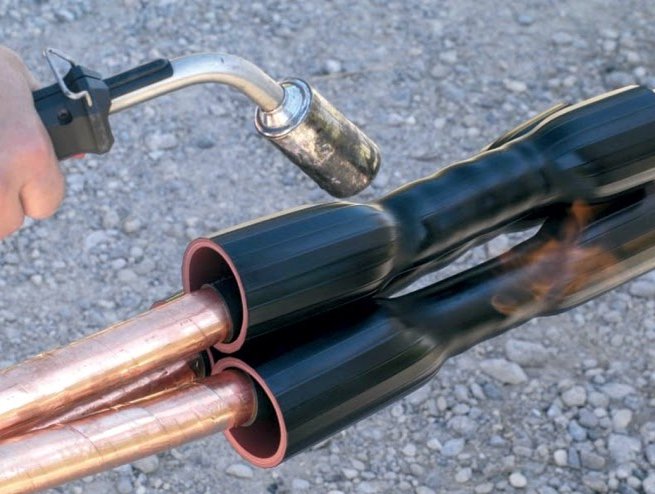

В процессе нагрева до 120-140 °С горелкой или промышленным феном происходит сжатие материала, из которого выполнены данные трубки, по диаметру и плотное прилегание к обжимаемой поверхности путём герметического закрывания. При этом проникающий внутрь разогретый полимер вытесняет воздух из каждой полости.

В процессе остывания полимер полностью приклеивается к поверхности кабельных элементов, герметически защищая их. В разных средах такие покрытия имеют минимальный срок службы 30 лет.
